Mein Ringurlaub neigt sich seinem Ende entgegen – ab Morgen werde ich mich wieder leeren Papierschächen und IP-Kollisionen widmen. Was gibts da besseres als zum Abschluss nochmal den heißen Stab aus seinem dunklen Versteck zu holen und damit umher zu wedeln. Löten entspannt halt…
Ergebnis:
16824
Rechts sind 3 Bausätze von Pollin – ein EIA232-TTL-Konverter kann die TTL-Signale eines Mikrocontrollers PC-tauglich machen, ein Step-Down-Wandler kann bei Tests die Spannung zurecht biegen und ein TS317 erfüllt die selbe Aufgabe, kann jedoch auch mit Wechselstrom am Eingang und größeren Stömen umgehen – auf Kosten der Effizienz.

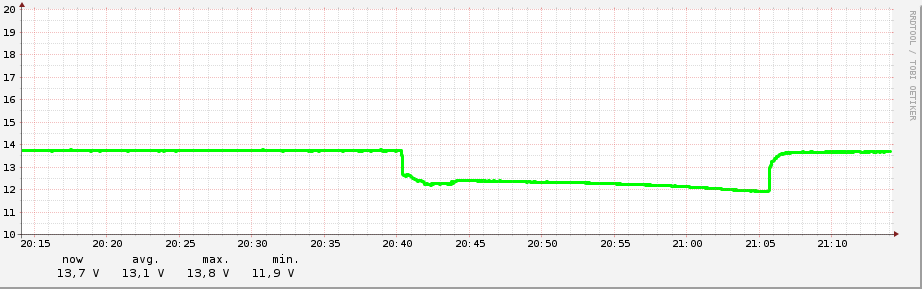

Links ist meine derzeitige Baustelle: Der Controller meines Brandmeldesystems. Oben links ist ein MAX232 samt Elkos und Buchse zur seriellen Kommunikation mit dem PC. Die 2 Chips daneben sind 115er Schieberegister – einer für Alarmmeldungen der Rauchmelder und einer fürs Monitoring derer Stromversorgung. Ganz rechts sitzt ebenfalls ein Schieberegister, dieser ist jedoch ein Ausgang und ist zum ein- und ausschalten der Rauchmelder vorgesehen. Unten Links sitzen unter dem Kühlkörper 2 Step-Down-Wandler, einer baut aus den 18V des Trafos stabile 13,8V zum Laden des Notstromakkus und zur Versorgung des zweiten Wandlers. Dieser nutzt die Netz oder Akkuspannung um 5V zum Betrieb der µCs zu erzeugen. In der Mitte sieht man noch eine LED mit Optokoppler, über diesen kann der Controller feststellen ob der Trafo Strom liefert. Über diesen ist ein Spannungsteiler (2 Widerstände) mit deren Hilfe die Akkuspannung überwacht wird. Rechts ist unter meinem Notizklebzettel ein ATmega8 versteckt, daneben Transistoren zur Ansteuerung der Piezo-Sirene, der Anschluss für den Quittungstaster und eine Duo-LED zur Anzeige des Systemzustandes. Der erste Test lief auch schon ganz gut: Der Controller spricht mit meinem PC und zeigt im Spannungsmonitoring eindeutig wo ich den Stecker gezogen hab (Ja, der Akku ist kaputt).
Bild: https://www.adlerweb.info/blog/wp-content/uploads/2009/06/bmz.png
