BitBastelei #190 – ESP8266 & AMS2302 WLAN-Temperatur- und Feuchtesensor

2016-03-27 adlerweb 28 Kommentare

BitBastelei #190 - ESP8266 & AMS2302 WLAN-Temperatur- und Feuchtesensor

(113 MB) 00:31:40

2016-03-27 10:00 🛈

Vor etwa einem Jahr hatte ich als Beispiel schon mal einen DHT22/AMS2302 Temperatur- und Feuchtesensor mit dem ESP8266 verbunden. Seinerzeit recht ineffizient mit fertiger Firmware. Da ich für einen Serverraum kurzfristig ein Monitoring brauche legen wir das Ganze nochmal neu auf – diesmal mit eigener Firmware, welche die Daten direkt an Volkszähler oder einen anderen Dienst sendet und zwischen den Messungen stromsparend in den Schlafmodus geht. Leider ist bei dem hier verwendeten ESP-01 eine Hardwaremodifikation nötig um Deep-Sleep zu ermöglichen.

Zeitmarken

00:00 Aufbauplanung
04:54 Deep-Sleep-Modifikation
06:22 Software
19:01 Flashen & ESP01-Stromverbrauch
23:53 Vom Breadboard zum Streifenraster / 3.3-Regler
29:15 Fazit

Links zum Thema

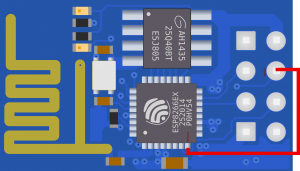

Deep-Sleep-Modifikation an ESP-01

Um die Deep-Sleep-Funktion an einem ESP-01-Modul nutzen zu können muss GPIO16 mit RESET verbunden werden.

Bild: https://www.adlerweb.info/blog/wp-content/uploads/2016/03/esp01-deepsleep-300×171.png

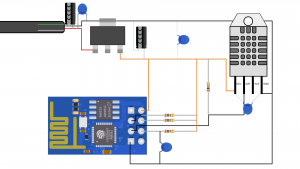

Beschaltung

>=1µF Elko und 100nF Kerko zwischen USB-VCC und GND
5V via 3.3V-Spannungsregler (z.B. AMS1117-3.3) an DHT und ESP
>=1µF Elko und 100nF Kerko zwischen 3.3V-VCC und GND
GND an DHT und ESP
10k? Pullup an ESP-Pins GPIO0, GPIO, RESET und CH_PD
100nF Kondensator zwischen CH_PD und GND
100nF Kondensator an Stromversorgung des DHT22

Bild: https://www.adlerweb.info/blog/wp-content/uploads/2016/03/espdht-1-300×169.png

Code

https://gist.githubusercontent.com/adlerweb/405f2aa5dc1084e697c7/

#include <Arduino.h>

// wenn aktiv: Meldungen per Serial
#define SERIAL

// wenn auskommentiert: delay()
// wenn aktiv: deep sleep nutzen (Hardwaremodifikation notwendig)
#define DEEP

//sekunden zwischen Aufwachvorgängen
#define WAIT 120

const String host = "192.168.123.123";
const unsigned int port = 80;

const String url_start = "/vz/htdocs/middleware.php/data/";
const String url_stop = ".json?operation=add&value=";

const String uuid_temp = "**UUIDTEMPERATUR**";
const String uuid_humid = "**UUIDFEUCHTE**";

byte maxwait = 120; //Wifi must connect in < x seconds

#define DHTPIN            2         // Pin which is connected to the DHT sensor.
#define DHTTYPE           DHT22     // DHT 22 (AM2302)







#include <ESP8266WiFi.h>
#include <ESP8266WiFiMulti.h>

#include <ESP8266HTTPClient.h>

#include <Adafruit_Sensor.h>
#include <DHT.h>
#include <DHT_U.h>

ESP8266WiFiMulti WiFiMulti;

DHT_Unified dht(DHTPIN, DHTTYPE);

void setup() {
  #ifdef SERIAL
    Serial.begin(115200);
    Serial.println("BOOT");

    Serial.print("Wifi...");
  #endif

  WiFiMulti.addAP("freifunk-myk.de");

  #ifdef SERIAL
    Serial.println("OK");
    Serial.print("DHT...");
  #endif

  dht.begin();

  #ifdef SERIAL
    Serial.print("OK");
  #endif

  sensor_t sensor;
  #ifdef SERIAL
    dht.temperature().getSensor(&sensor);
    Serial.println("------------------------------------");
    Serial.println("Temperature");
    Serial.print  ("Sensor:       "); Serial.println(sensor.name);
    Serial.print  ("Driver Ver:   "); Serial.println(sensor.version);
    Serial.print  ("Unique ID:    "); Serial.println(sensor.sensor_id);
    Serial.print  ("Max Value:    "); Serial.print(sensor.max_value); Serial.println(" °C");
    Serial.print  ("Min Value:    "); Serial.print(sensor.min_value); Serial.println(" °C");
    Serial.print  ("Resolution:   "); Serial.print(sensor.resolution); Serial.println(" °C");
  #endif
  dht.humidity().getSensor(&sensor);
  #ifdef SERIAL
    Serial.println("------------------------------------");
    Serial.println("Humidity");
    Serial.print  ("Sensor:       "); Serial.println(sensor.name);
    Serial.print  ("Driver Ver:   "); Serial.println(sensor.version);
    Serial.print  ("Unique ID:    "); Serial.println(sensor.sensor_id);
    Serial.print  ("Max Value:    "); Serial.print(sensor.max_value); Serial.println("%");
    Serial.print  ("Min Value:    "); Serial.print(sensor.min_value); Serial.println("%");
    Serial.print  ("Resolution:   "); Serial.print(sensor.resolution); Serial.println("%");
    Serial.println("------------------------------------");
  #endif
}

bool waitWifi() {
  while((WiFiMulti.run() != WL_CONNECTED) && maxwait > 0) {
      #ifdef SERIAL
        Serial.println("Wait Wifi");
      #endif
      delay(1000);
      maxwait--;
  }

  if(WiFiMulti.run() == WL_CONNECTED) return true;
  return false;
}

void sendHttpData(String url) {
    HTTPClient http;

    if(waitWifi()) {

      #ifdef SERIAL
        Serial.print("GET: "); Serial.println(url);
      #endif
      http.begin(host, port, url); //HTTP
      int httpCode = http.GET();
      #ifdef SERIAL
      if(httpCode) {
          if(httpCode == 200) {
              String payload = http.getString();
              Serial.println(payload);
          }else{
            Serial.print("HTTP "); Serial.println(httpCode);
          }
      } else {
          Serial.print("[HTTP] GET... failed, no connection or no HTTP server\n");
      }
      #endif
    }else{
      #ifdef SERIAL
        Serial.print("No WiFi available\n");
      #endif
    }
}

void loop() {

  String url_temp = "";

  #ifndef SERIAL
    digitalWrite(1, HIGH); //LED off
  #endif

  delay(2000); //If we've just started the power might be somewhat distorted - lets wait a bit to get things setteled...

  sensors_event_t event;

  dht.temperature().getEvent(&event);
  if (isnan(event.temperature)) {
    #ifdef SERIAL
      Serial.println("Error reading temperature!");
    #endif
  } else{
    #ifdef SERIAL
      Serial.print("Temperature: ");
      Serial.print(event.temperature);
      Serial.println(" °C");
    #endif
    url_temp = url_start;
    url_temp += uuid_temp;
    url_temp += url_stop;
    url_temp += event.temperature;

    sendHttpData(url_temp);
  }

  dht.humidity().getEvent(&event);
  if (isnan(event.relative_humidity)) {
    #ifdef SERIAL
      Serial.println("Error reading humidity!");
    #endif
  }
  else {
    #ifdef SERIAL
      Serial.print("Humidity: ");
      Serial.print(event.relative_humidity);
      Serial.println("%");
    #endif
    url_temp = url_start;
    url_temp += uuid_humid;
    url_temp += url_stop;
    url_temp += event.relative_humidity;

    sendHttpData(url_temp);
  }
  #ifdef SERIAL
    Serial.println("SLEEP");
    Serial.flush();
  #endif

  #ifdef DEEP
    ESP.deepSleep(1000000 * WAIT);
  #else
    //@todo disconnect WiFi to save power?
    delay(1000 * WAIT);
  #endif
}

Edits

Pinout: GPIO0 und GPIO2 waren vertauscht, danke an Felix für den Hinweis
